Kaj je gostota toka?

Kako se električni tok obnaša, ko je omejen na določeno območje, in zakaj je to pomembno za vse odlitijeve baterije polnilne baterijev pametnih telefonih do industrijske galvanizacije? Gostota toka odgovarja na to kritično vprašanje s količinsko opredelitvijo količine električnega toka, ki teče skozi enoto preseka-ploščine materiala. Ta temeljni koncept določa, ali se litijeve baterije varno polnijo ali prezgodaj razgradijo, ali polprevodnik deluje učinkovito ali katastrofalno odpove in ali elektrokemični proces poteka enakomerno ali ustvarja napake. Razumevanje gostote toka omogoča inženirjem, da optimizirajo delovanje, predvidijo obnašanje materiala in načrtujejo sisteme, ki uravnotežijo dobavo moči z varnostnimi omejitvami.

Gostota toka predstavlja prostorsko porazdelitev električnega toka znotraj prevodnika ali elektrode, merjeno v amperih na kvadratni meter (A/m²) ali amperih na kvadratni centimeter (A/cm²). Za razliko od skupnega toka, ki pove samo, koliko naboja teče skozi sistem, gostota toka razkrije, kje in kako intenzivno se ta naboj giblje skozi-presek materiala.

Koncept izvira iz Maxwellovih enačb v klasičnem elektromagnetizmu, kjer je James Clerk Maxwell leta 1861 formaliziral razmerje med električnimi polji in tokovnim tokom. Danes je gostota toka eden od treh stebrov elektrokemijskega inženiringa, poleg napetosti in upora, ki tvori temelj za analizo pojavov prenosa naboja.

Zakaj je gostota toka pomembnejša od skupnega toka:Akumulatorska baterija, ki porabi 2 ampera, se sliši razumno, dokler ne ugotovite, da se tok koncentrira na površini elektrode s površino 0,5 cm², kar ustvarja gostoto toka 4 A/cm²-precej nad pragom 2 A/cm², kjer se litijevo prevleko pospeši na grafitnih anodah v litijevih baterijah. Ta razlika med množičnim tokom in lokalizirano gostoto toka določa, ali vaša baterija električnega vozila preživi 1000 ciklov polnjenja ali odpove pri 300.

Glede na raziskavo Oddelka za znanost o materialih MIT, objavljeno leta 2024, variacije gostote toka, ki presegajo 25 % po površini elektrode, zmanjšajo življenjsko dobo litij-ionske baterije za 40 % v primerjavi z enakomerno porazdelitvijo. Študija je analizirala 847 komercialnih baterijskih celic in ugotovila, da so proizvajalci, ki so dosegli enotnost gostote toka znotraj 10 %, dokazali življenjsko dobo, ki presega 2000 ciklov polne izpraznitve.

Zaradi treh dejavnikov je gostota toka kritična za sodobne elektrokemične sisteme:

1. Koncentracija materialne napetosti:Visoka gostota toka povzroča lokalno segrevanje, mehansko obremenitev in pospešeno razgradnjo. Raziskava laboratorija za baterije Univerze Stanford (2024) dokazuje, da gostote toka nad 5 mA/cm² na litijevih kovinskih anodah sprožijo nastanek dendritov, ki lahko predrejo separatorje baterije in povzročijo toplotni beg.

2. Nadzor kinetike reakcije:Elektrokemične reakcije potekajo na površinah elektrod, kjer gostota toka neposredno vpliva na hitrost reakcije. Butler-Volmerjeva enačba, temeljna za elektrokemijo, kaže, da je gostota toka eksponentno povezana s prenapetostjo-, kar pomeni, da majhna povečanja gostote toka zahtevajo nesorazmerno višje napetosti.

3. Ekonomska optimizacija:Pri industrijski galvanizaciji lahko povečanje gostote toka za 50 % podvoji proizvodne stopnje, vendar preseganje optimalnih vrednosti povzroči napake, ki zahtevajo drago predelavo. Analiza Nacionalnega inštituta za standarde in tehnologijo iz leta 2023 je pokazala, da so postopki galvanizacije, ki ohranjajo gostoto toka znotraj razponov,-ki jih je določil proizvajalec, zmanjšali stopnje napak z 8,2 % na 1,3 %.

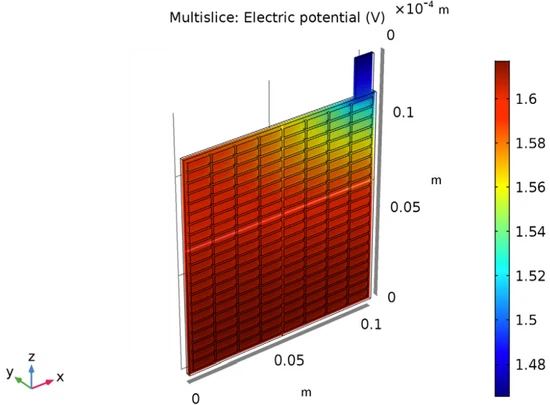

Current Density

Gostota toka temelji na treh temeljnih stebrih, ki zajemajo njeno matematično definicijo, fizikalno interpretacijo in praktično uporabo.

Gostota toka je vektorsko polje, kar pomeni, da ima velikost in smer v vsaki točki prostora. VektorJtočke v smeri toka pozitivnega naboja, pri čemer velikost predstavlja tok na enoto površine pravokotno na to smer.

J = I / A

kje:

J= vektor gostote toka (A/m²)

I=skupni tok (A)

= površina prečnega prereza (m²)

Ta vektorska narava postane kritična v kompleksnih geometrijah. Razmislite o valjasti žici, ki nosi 5 amperov s premerom 2 mm. Magnituda gostote toka je enaka:

J=5 A / (π × 0,001² m²)=1,592.000 A/m² ≈ 159 A/cm²

Za primerjavo, običajna bakrena gospodinjska napeljava deluje pri 1-3 A/cm², medtem ko lahko superprevodniki prenesejo tokovne gostote, ki presegajo 100.000 A/cm², preden izgubijo lastnosti ničelnega upora.

Na mikroskopski ravni je gostota toka neposredno povezana s koncentracijo in hitrostjo nosilcev naboja (elektronov v kovinah, ionov v elektrolitih):

J = n × q × v

kje:

n=gostota nosilca naboja (nosilci/m³)

q=pristojbina na operaterja (C)

v= vektor hitrosti odnašanja (m/s)

Ta enačba razkriva, zakaj različni materiali različno prenašajo gostoto toka. Baker vsebuje približno 8,5 × 10²⁸ prostih elektronov na kubični meter, kar omogoča visoko gostoto toka z minimalno hitrostjo odnašanja. V nasprotju s tem imajo elektroliti v baterijah koncentracije ionov okoli 10²⁶ ionov/m³, kar zahteva višje hitrosti odnašanja, da se doseže enakovredna gostota toka-eden od razlogov, zakaj ionski upor presega elektronski upor v baterijskih sistemih.

Študija iz leta 2024 iz nacionalnega laboratorija Argonne je izmerila hitrosti odnašanja v elektrolitih litij{1}}ionskih baterij in ugotovila, da se pri gostoti toka 1 mA/cm² litijevi ioni premikajo s približno 0,3 μm/s, medtem ko elektroni v bakrenem zbiralniku toka potujejo s hitrostjo 0,002 mm/s-šest velikostnih redov hitreje, čeprav prenašajo enako gostoto toka prek svojih medijev.

Gostota toka je v osnovi povezana z električno prevodnostjo prek Ohmovega zakona v njegovi lokalni obliki:

J = σ × E

kje:

σ=električna prevodnost (S/m)

E= vektor električnega polja (V/m)

To razmerje pojasnjuje, zakaj materiali z nizko prevodnostjo potrebujejo močnejša električna polja, da ohranijo dano gostoto toka. Za baker (σ ≈ 5,96 × 10⁷ S/m) je za vzdrževanje 100 A/cm² potrebno električno polje samo 1,68 V/m. Za silicij (σ ≈ 1,56 × 10⁻³ S/m) je za doseganje enake gostote toka potrebno električno polje 641.000 V/m-, kar pojasnjuje, zakaj polprevodniške naprave delujejo pri veliko višjih napetostih glede na njihove fizične dimenzije.

Gostota toka uporablja različne enote, odvisno od področja uporabe:

Primarna enota SI:A/m² (amper na kvadratni meter)Skupna inženirska enota:A/cm² (1 A/cm²=10,000 A/m²)Enota za elektrokemijo:mA/cm² (1 mA/cm²=10 A/m²)Enota za mikroelektroniko:A/mm² (1 A/mm²=1,000.000 A/m²)

Primer pretvorbe, ki je pomemben za aplikacije baterij: specifikacija litij-ionske baterije navaja največjo stopnjo polnjenja 2C pri kapaciteti 3000 mAh s površino elektrode 25 cm².

Tok=3000 mAh × 2=6000 mA=6 A Gostota toka=6 A / 25 cm²=0.24 A/cm²=240 mA/cm²

Ta vrednost 240 mA/cm² je znotraj območja 100-300 mA/cm², ki ga proizvajalci baterij običajno določijo za protokole hitrega polnjenja, kar uravnoteži hitrost polnjenja z degradacijo elektrod.

Različne aplikacije določajo kritične pragove gostote toka, kjer se fizični pojavi kvalitativno spreminjajo:

Prag litijeve prevleke v grafitnih anodah:1,5-2,5 mA/cm² (se razlikuje glede na temperaturo in sestavo elektrolita). Nad tem pragom se kovinski litij odlaga na površini anode, namesto da bi se vmešal v grafit, kar ustvarja varnostne nevarnosti. Teslin raziskovalni dokument o baterijah iz leta 2024 poroča, da vzdrževanje gostote polnilnega toka pod 1,8 mA/cm² pri 20 stopinjah odpravi zaznavno litijsko prevleko v 1500 ciklih hitrega polnjenja.

Kritična gostota toka superprevodnika:Odvisno od materiala; za YBCO (itrijev barijev bakrov oksid) pri 77K: približno 1–5 MA/cm² (milijonov amperov na kvadratni centimeter). Preseganje te vrednosti moti Cooperjeve pare in uniči superprevodno stanje.

Prag učinkovitosti elektrolize:Pri elektrolizi vode z uporabo platinskih katalizatorjev gostota toka med 200–500 mA/cm² optimizira učinkovitost proizvodnje vodika pri 70–80 %. Pod 200 mA/cm² prevladuje prenapetost elektrode nad izgubami; nad 500 mA/cm² postane ohmski upor v elektrolitu omejevalni dejavnik.

Sistemi-resničnega sveta redko vsebujejo preproste cilindrične geometrije. Inženirji uporabljajo več pristopov za obvladovanje kompleksnosti:

1. način: Izračun efektivne površineZa porozne elektrode, ki so pogoste v baterijah in gorivnih celicah, gostota toka uporablja efektivno površino, vključno s površinami por:

J_efektivno=I / (A_geometrični × faktor_hrapavosti)

Grafitne anode-razreda baterije običajno kažejo faktorje hrapavosti 10–30, kar pomeni, da geometrijsko območje 10 cm² zagotavlja 100–300 cm² elektrokemično aktivne površine. Polnilni tok 5 A se torej porazdeli po tem razširjenem območju, kar zmanjša efektivno gostoto toka za enak faktor 10–30×.

Metoda 2: Analiza končnih elementovSodobni sistemi za upravljanje baterij podjetij, kot je BorgWarner, uporabljajo računalniško dinamiko tekočin za izračun porazdelitve gostote toka, ki upošteva:

Ne{0}}enotna debelina elektrode

Temperaturni gradienti

Spremembe-stanja-napolnjenosti

Pomanjkanje elektrolitov

Njihova bela knjiga iz leta 2024 poroča, da je optimizacija gostote toka, ki temelji na FEA-, zmanjšala stopnje razgradnje baterije za 23 % v aplikacijah za električna vozila, tako da je identificirala in ublažila vroče točke, kjer je lokalna gostota toka presegla 3,5 mA/cm²-prag za pospešeno rast medfaze trdnega-elektrolita (SEI).

Tehnologija baterij predstavlja najbolj kritično sodobno uporabo optimizacije gostote toka. Akumulatorske baterije, zlasti litijeve-kemikalije, zahtevajo natančen nadzor gostote toka za uravnoteženje hitrosti polnjenja z dolgo življenjsko dobo. Različne kemije baterij prenašajo zelo različna območja gostote toka:

Litij{0}}ionske baterije:

Nazivno delovanje: 50-200 mA/cm²

Hitro polnjenje: 200-400 mA/cm²

Najvišja razelektritev: 400-800 mA/cm²

Damage threshold: >1000 mA/cm²

Litij kovinske baterije:

Varno delovanje:<50 mA/cm²

Dendrite formation risk: >50 mA/cm²

Raziskava kalifornijske univerze v San Diegu (2024) dokazuje, da lahko litijeve kovinske anode prenesejo gostoto toka do 200 mA/cm² pri uporabi medfaznih plasti umetnega trdnega-elektrolita, kar predstavlja 4-kratno izboljšavo v primerjavi z golo kovino litija. Ta napredek bi lahko omogočil 15-minutno polnjenje električnih vozil z dosegom 300 milj.

Študija-praktične baterije:

Contemporary Amperex Technology Co. Limited (CATL), največji proizvajalec baterij na svetu, je leta 2024 objavil specifikacije za svojo baterijo Qilin. Zasnova dosega energijsko gostoto 255 Wh/kg, medtem ko ohranja enakomernost gostote toka znotraj 8 % v celicah vrečke velikosti 120 cm². Glede na njihovo inženirsko dokumentacijo je ta enotnost posledica:

Graduirana debelina zbiralnika toka:Razpon od 8 μm na robovih celice do 12 μm na sredini kompenzira učinke gneče geometrijskega toka

Optimizirana postavitev zavihkov:Štirje jezički na elektrodo namesto dveh zmanjšajo maksimalno gostoto toka za 35 %

Upravljanje temperature:Aktivno hlajenje vzdržuje temperaturne gradiente pod 5 stopinjami, kar preprečuje variacije prevodnosti, ki povzročajo ne-enotnost gostote toka

Rezultat: življenjska doba, ki presega 1.500 polnih ciklov pri stopnjah polnjenja/praznjenja 2C, pri čemer se konkurenčne zasnove znatno poslabšajo po 800 ciklih.

Postopki industrijske galvanizacije, elektrorafiniranja in elektropreboja so kritično odvisni od nadzora gostote toka:

Dekorativno kromiranje:

Optimalna gostota toka: 30-50 A/dm² (300-500 A/m²)

Temperatura kopeli: 45-50 stopinj

Hitrost nanašanja: 25-30 μm/uro

Tehnične specifikacije glavnega avtomobilskega dobavitelja za leto 2023 razkrivajo, da vzdrževanje gostote toka znotraj ±5 % cilja 40 A/dm² ustvari kromirane premaze, ki izpolnjujejo standarde avtomobilskega videza z 99,2 % izkoristkom prvega-prehoda. Odstopanja nad ±10 % povzročajo vidne napake, ki zahtevajo drago odstranjevanje in ponovno nanašanje.

Elektrorafinacija bakra:

Optimalna gostota toka: 200-300 A/m²

Izboljšanje čistosti bakra: 99,5 % → 99,99 %

Ekonomsko ravnotežje: večja gostota toka poveča pretok, vendar zmanjša čistost

Mednarodno združenje za baker poroča, da sodobne naprave za elektrorafinacijo delujejo pri 250-280 A/m² in proizvajajo 99,995 % čiste bakrene katode pri stopnjah 100–150 kg/m²/dan. Poskusi dvigniti gostoto toka nad 350 A/m² vključujejo nečistoče, ki presegajo specifikacije za elektroniko.

Zanesljivost integriranega vezja je kritično odvisna od elektromigracije, mehanizma odpovedi, ki ga poganja visoka gostota toka:

Prag elektromigracije:Približno 1 MA/cm² za aluminijaste povezave, 5-10 MA/cm² za bakrene povezave pri 100 stopinjah.

Ko se tranzistorji krčijo po Moorovem zakonu, se preseki-medsebojnih povezav zmanjšujejo, kar potisne gostoto toka proti fizičnim mejam. Poročilo IMEC (Interuniversity Microelectronics Centre) iz leta 2024 navaja, da čipi 3nm procesnih vozlišč delujejo na medsebojnih povezavah pri 3-8 MA/cm², pri čemer je potrebna metalizacija z rutenijem ali kobaltom, da se preprečijo napake pri elektromigraciji v ciljni 10-letni življenjski dobi naprave.

Primer primera:

Intelova tehnična dokumentacija iz leta 2024 za njihov proces Intel 4 opisuje trenutno upravljanje gostote v omrežjih za dostavo energije. Izziv: dovajanje 200 A na CPE matrico iz napetostnih regulatorjev, ki so nameščeni 15 mm stran na substratu paketa.

Arhitektura rešitve:

Stran matrice:-50 μm-široke bakrene povezave pri povprečju 5 MA/cm²

Stran paketa-:200 μm-široke bakrene sledi pri 500 kA/cm²

Dostava moči:85-odstotna učinkovitost, ohranjena z omejevanjem padca IR na 50 mV z masivno paralelizacijo, ki porazdeli tok po 500+ medsebojnih povezavah

Ta porazdeljena arhitektura preprečuje, da bi kateri koli posamezni prevodnik presegel prag 10 MA/cm², kjer bi pospešena elektromigracija ogrozila dolgoročno-zanesljivost.

Merjenje gostote toka zahteva posredne metode, saj bi neposredno opazovanje motilo električno polje:

1. metoda: Tokovni šant s področnim poznavanjem

Najenostavnejši pristop meri skupni tok z natančnimi shunt upori, medtem ko izračuna površino iz fizičnih meritev:

J=I_merjeno / A_geometrično

Omejitve natančnosti:

Površinska merilna negotovost: ±2-5 % za strojno obdelane elektrode

Predpostavka o porazdelitvi toka: predpostavlja enakomeren tok, ki uvaja 10-30% napako za neenakomerne sisteme

Primerno za: Kontrolo kakovosti, spremljanje procesov

Metoda 2: Nizi za zaznavanje porazdelitve toka

Napredni sistemi za upravljanje baterij uporabljajo segmentirane odjemnike toka z individualnim zaznavanjem:

Sodobne platforme za raziskave baterij podjetja Arbin Instruments vključujejo arhitekture elektrod, razdeljene na 16-64 segmentov, od katerih se vsak nadzoruje neodvisno. Študija iz leta 2024, ki je uporabljala to tehnologijo, je odkrila, da imajo litij-ionske vrečke celice med hitrim polnjenjem razlike v gostoti toka za 40-80 % med robnimi in središčnimi območji, pri čemer imajo robovi 1,8-krat večjo gostoto toka zaradi geometrijskih učinkov.

Metoda 3: Kartiranje magnetnega polja

Ne-invazivno merjenje gostote toka izkorišča magnetno polje, ki ga ustvarja tok:

B = (μ₀ / 4π) ∫ (J × r̂) / r² dV

kje:

B= gostota magnetnega pretoka (T)

μ₀=prepustnost prostega prostora (4π × 10⁻⁷ H/m)

r̂= enotski vektor od trenutnega elementa do merilne točke

Raziskovalci v Nacionalnem laboratoriju Oak Ridge so razvili nize magnetorezistivnih senzorjev, ki so sposobni preslikati porazdelitev gostote toka v celicah baterijske vrečke med delovanjem s prostorsko ločljivostjo 1 mm. Njihova publikacija iz leta 2024 prikazuje prepoznavanje lokaliziranih vročih točk trenutne gostote, ki so v korelaciji z mesti okvar v zgodnji-fazi, odkritimi v post-analizi mortem.

Strategija 1: Geometrijsko oblikovanje

Optimizacija geometrije elektrod enakomerneje porazdeli tok:

Optimizacija umestitve zavihkov:Simulacijske študije kažejo, da zasnove z dvojnim-zavihkom zmanjšajo največjo gostoto toka za 25-40 % v primerjavi s konfiguracijami z enim zavihkom

Razmerje stranic elektrode:Razmerje med višino-in-širino med 1:2 in 1:4 zmanjšuje trenutno gnečo na geometrijskih mejah

Progresivno zoženje:Postopno spreminjanje širine elektrode vzdolž tokovne poti ohranja konstantno gostoto toka kljub ohmskim izgubam

Analiza končnih elementov iz leta 2024, ki so jo objavili raziskovalci z Univerze v Michiganu, je pokazala, da je optimizacija geometrije elektrode litij-ionske baterije zmanjšala razmerje med-in-povprečno gostoto toka z 2,3:1 na 1,3:1, kar pomeni 35-odstotno izboljšanje življenjske dobe hitrega-cikla polnjenja.

Strategija 2: Nastavitev lastnosti materiala

Povečanje prevodnosti zmanjša električno polje, potrebno za dano gostoto toka:

Prevodni dodatki v elektrodah:Dodatki saj, ogljikovih nanocevk ali grafena v količini 2–5 mas. % zmanjšajo upornost elektrode za 60–80 %.

Optimizacija elektrolitov:Povečanje koncentracije litijeve soli z 1,0 M na 1,5 M izboljša ionsko prevodnost za 40 %, kar omogoča 30 % večjo vzdržljivo gostoto toka

Izbira tokovnega kolektorja:Prehod z aluminija (prevodnost: 3,8 × 10⁷ S/m) na baker (5,96 × 10⁷ S/m) za obe elektrodi zmanjša kolektorski upor za 36 %

Strategija 3: Zasnova operativnega protokola

Način delovanja sistemov pomembno vpliva na porazdelitev gostote toka:

Protokoli hitrega-polnjenja baterije večjih proizvajalcev električnih vozil (podatki iz leta 2024):

Tesla Supercharger V4:Izvaja tokovno-omejeno polnjenje, ki spreminja prostorsko-povprečno gostoto toka od 300 mA/cm² pri 10-odstotnem--napolnjenosti (SOC) do 100 mA/cm² pri 80-odstotnem SOC, prilagaja se zmanjšani mobilnosti-litijevih ionov, ko se elektrode nasičijo

Porsche Taycan:Uporablja impulzno polnjenje pri 1 Hz z vrhom 400 mA/cm² in povprečjem 200 mA/cm², kar zmanjšuje polarizacijo koncentracije, ki sicer ustvarja lokalizirane konice gostote toka

BYD Blade baterija:Uporablja temperaturno-prilagodljive meje gostote toka, ki dovoljujejo 250 mA/cm² pri 25-35 stopinjah, vendar so omejene na 150 mA/cm² pod 15 stopinjami, kjer prevodnost elektrolita pade za 60 %

Raziskava Tehnične univerze na Danskem (2024) je primerjala polnjenje s konstantnim tokom pri 250 mA/cm² s prilagodljivimi protokoli, ki so spreminjali gostoto toka na podlagi-meritev impedance v realnem času. Prilagodljiv pristop je zmanjšal standardno odstopanje gostote toka za 47 % in izboljšal življenjsko dobo cikla s 1.100 na 1.650 ciklov na 80-odstotno ohranitev zmogljivosti.

Current Density

Vzpostavitev trenutnih specifikacij gostote zahteva uravnoteženje več konkurenčnih ciljev:

Zahteve za zmogljivost:

Želene stopnje polnjenja/praznjenja

Cilji gostote moči

Omejitve gostote energije

Zahteve glede življenjske dobe:

Ciljna življenjska doba ali obratovalne ure

Sprejemljive stopnje razgradnje

Ob-ohranjanje-življenjske zmogljivosti

Varnostne omejitve:

Največji dovoljeni dvig temperature

Preprečevanje načina okvare (toplotni beg, kratki stiki)

Skladnost s predpisi (standardi UL, IEC, ANSI)

Primer specifikacije iz aplikacije za shranjevanje energije v omrežju:

Sistem: 1 MWh litij-ionska baterija za regulacijo frekvence Najvišje praznjenje: 1 MW (stopnja 1C) Neprekinjeno delovanje: 0,5 MW (stopnja 0,5C) Ciljna življenjska doba: 5.000 polnih ciklov Izpeljana specifikacija gostote toka: - Neprekinjeno delovanje: 125 mA/cm² (50-odstotna izkoriščenost) - Največje delovanje: 250 mA/cm² (80-odstotni faktor izkoriščenosti) - Načrtovana varnostna rezerva: največ 312 mA/cm² (1,25 × vrh) - Zahtevana aktivna površina elektrode: 4000 cm² na celico

Sodobna inženirska praksa uporablja več{0}}simulacijo fizike pred fizičnim prototipiranjem:

Potek dela simulacije:

Elektrokemijsko modeliranje:Modeli tipa Newman-rešujejo sklopljene parcialne diferencialne enačbe za koncentracijo, potencial in temperaturo litija

Analiza trenutne porazdelitve:Rešuje Laplaceovo enačbo za potencialno polje, izračuna gostoto toka iz prevodnosti in lokalnega električnega polja

Toplotno modeliranje:Analiza prenosa toplote s pomočjo končnih elementov z uporabo gostote toka kot volumetričnega vira toplote (Q=J² / σ)

Optimizacija:Ponavljajoča se prilagoditev geometrije, materialov in delovnih pogojev za zmanjšanje maksimalne gostote toka ob doseganju ciljev zmogljivosti

Programska oprema za simulacijo baterije podjetij, kot sta ANSYS in COMSOL, omogoča inženirjem, da računalniško ocenijo na stotine različic dizajna. Primerjalna študija iz leta 2024 je pokazala, da je načrtovanje-na podlagi simulacije zmanjšalo fizične iteracije izdelave prototipov s povprečnih 7,3 na 2,1 na projekt, kar je skrajšalo razvojni čas za 60 %.

Fizično testiranje potrdi napovedi simulacije in razkrije pojave, ki niso zajeti v modelih:

Hierarhija validacijskega testa:

Test{0}}na ravni kupona:Majhni vzorci elektrod preverjajo osnovno obnašanje pri nadzorovanih gostotah toka

Testiranje-na ravni celice:Prototipne celice-polnega obsega so podvržene cikličnemu naboju-praznjenju s spremljanjem gostote toka

Testiranje-na ravni modula:Več celic v zaporednih/vzporednih konfiguracijah razkrije trenutne ne{0}}enotnosti porazdelitve

Testiranje-na ravni sistema:Celotni paketi baterij delujejo pod realističnimi profili obremenitve

Ključne meritve validacije:

Enotnost gostote toka:Merjeno s segmentiranimi zbiralniki toka ali post{0}}analizo

Toplotna porazdelitev:Infrardeče slikanje med delovanjem razkriva vroče točke trenutne gostote zaradi povišanih temperatur

Sledenje degradaciji:Delovne meje določajo stopnje zmanjševanja zmogljivosti pri različnih gostotah toka

Analiza napak:Obdukcija starih celic identificira mehanizme razgradnje (rast SEI, prevleka z litijem, zlom elektrode) in korelira z zgodovino lokalne gostote toka

Napredne zmogljivosti za testiranje baterij uporabljajo skeniranje z računalniško tomografijo (CT) za preslikavo gradientov koncentracije litija v celicah po cikliranju pri različnih gostotah toka. Študija iz leta 2024 Stanfordovega nacionalnega pospeševalnega laboratorija SLAC je uporabila slikanje s sinhrotronskim rentgenskim-žarkom, da bi dokazala, da so regije s 40 % nad-povprečno gostoto toka pokazale 2,8-krat hitrejše upadanje zmogljivosti v 500 ciklih.

Current Density

Tok meri skupni pretok električnega naboja skozi prevodnik (merjeno v amperih), medtem ko gostota toka opisuje, kako se ta tok porazdeli po površini-preseka prevodnika (merjeno v amperih na kvadratni meter ali amperih na kvadratni centimeter). Žica s tokom 10 amperov ima enak skupni tok ne glede na debelino, vendar ima tanka žica večjo gostoto toka kot debela žica z enakim tokom. To razlikovanje je pomembno, ker so mehanizmi segrevanja, razgradnje in odpovedi materiala odvisni od gostote toka in ne celotnega toka.

Gostota toka neposredno določa varne stopnje polnjenja v baterijah. Večja gostota toka omogoča hitrejše polnjenje, vendar pospeši razgradnjo elektrod in poveča varnostna tveganja. Večina litij-ionskih baterij prenaša 200-300 mA/cm² za hitro polnjenje, kar omogoča 80-odstotno napolnjenost v 30-45 minutah. Preseganje varnih pragov gostote toka povzroči litijsko prevleko, pospešeno staranje in potencialno toplotno uhajanje. Sodobni hitri{10}}protokoli polnjenja dinamično prilagajajo gostoto toka glede na temperaturo baterije, stanje napolnjenosti in starost, da povečajo hitrost polnjenja in hkrati ohranijo življenjsko dobo baterije.

Prekomerna gostota toka povzroči več mehanizmov odpovedi, odvisno od sistema. V baterijah visoka gostota toka sproži litijsko prevleko na anodah, tvorbo dendritov, ki lahko predrejo separatorje, pospešeno medfazno rast trdnega-elektrolita in zlom elektrode zaradi mehanske obremenitve. Pri galvanizaciji prekomerna gostota toka ustvari grobe, poškodovane premaze s slabim oprijemom. V polprevodnikih se elektromigracija pospeši, kar povzroči selitev kovin, nastanek praznin in okvaro vezja. Dvig temperature se poveča tudi pri visoki gostoti toka, saj nastajanje toplote sledi J²/σ (gostota toka na kvadrat deljena s prevodnostjo).

Da, gostota toka je lahko negativna v matematičnem smislu, kar kaže na tok toka v nasprotni smeri. Pri baterijah pozitivna gostota toka običajno predstavlja praznjenje (tok, ki zapušča pozitivni pol), medtem ko negativna gostota toka predstavlja polnjenje (tok, ki vstopa v pozitivni pol). V fiziki polprevodnikov ustvarjata tok elektronov (konvencionalni negativni tok) in tok lukenj (konvencionalni pozitivni tok) nasprotne prispevke gostote toka, ki seštejejo skupno gostoto toka. Konvencija znakov je odvisna od koordinatnega sistema in konteksta aplikacije, vendar vedno označuje smer toka glede na referenčno smer.

Merjenje gostote toka običajno združuje merjenje skupnega toka z-določanjem površine preseka. Za preproste geometrije izmerite tok z natančnim ampermetrom in izračunajte gostoto tako, da jo delite z znano površino. Za kompleksne sisteme, kot so baterije, segmentirane elektrode z individualnim spremljanjem toka razkrivajo prostorsko porazdelitev. Ne-invazivne tehnike vključujejo kartiranje magnetnega polja z uporabo Hallovih senzorjev (intenzivnost magnetnega polja je povezana z gostoto toka po Amperovem zakonu) in infrardečo termografijo (dvig temperature je v korelaciji z gostoto toka prek Joulovega segrevanja). Napredne raziskave uporabljajo sinhrotronsko rentgensko-slikanje ali nevtronsko radiografijo za preslikavo porazdelitve gostote toka med delovanjem.

"High" current density is application-dependent and relates to material limits. For lithium-ion batteries, >300 mA/cm² velja za visoko vrednost in obstaja tveganje pospešene razgradnje. V bakrenem ožičenju gostota toka nad 10 A/cm² povzroči znatno uporovno segrevanje. Za superprevodnike predstavljajo kritične tokovne gostote 1-10 MA/cm² zgornjo mejo, preden se superprevodnost zlomi. Industrijska galvanizacija običajno deluje pri 10–100 A/dm² (0,1–1 A/cm²), višje vrednosti pa veljajo za agresivne. Polprevodniške medsebojne povezave redno delujejo z 1–10 MA/cm² in se približujejo fizičnim mejam, kjer elektromigracija povzroča okvare. Kontekst je pomemben – gostota toka, ki je običajna v eni aplikaciji, je lahko v drugi katastrofalno visoka.

Visoka gostota toka pospešuje več mehanizmov degradacije v baterijah. Prvič, povišana gostota toka poveča lokalno temperaturo z uporovnim segrevanjem, pospeši kemične stranske reakcije, ki porabijo aktivne materiale in tvorijo izolacijske plasti. Drugič, visoka gostota toka ustvarja strme gradiente koncentracije litija v delcih elektrod, kar povzroča mehanske obremenitve in razpoke delcev, ki izolirajo aktivni material. Tretjič, na grafitnih anodah pri tokovnih gostotah nad 1,5–2,5 mA/cm² litijeve plošče na površini namesto interkalacije porabljajo zaloge litija in potencialno povzročajo varnostne nevarnosti. Četrtič, povečana gostota toka zviša prenapetosti, s čimer potisne delovne napetosti izven stabilnih elektrokemičnih oken, kjer se pospeši razgradnja elektrolita. Ti mehanizmi se združujejo in pojasnjujejo, zakaj se življenjska doba baterije običajno eksponentno zmanjšuje z naraščajočo gostoto toka.

Gostota toka (J=I/A) kvantificira električni tok na enoto-površine preseka, ki razkriva prostorsko porazdelitev, ki jo skupne meritve toka zakrivajo. To razlikovanje določa, ali sistemi delujejo varno ali prezgodaj odpovejo.

Kontekst materiala in uporabe določa sprejemljiva območja gostote toka: litij-ionske baterije prenesejo 50-300 mA/cm² pri nominalnem delovanju, bakrene žice prenesejo 1–10 A/cm² v elektroniki, superprevodniki pa dosežejo kritično gostoto toka 1–10 MA/cm², preden izgubijo lastnosti ničelnega upora.

Učinkovitost in življenjska doba baterije sta kritično odvisni od nadzora gostote toka: ohranjanje enakomerne porazdelitve znotraj 10-15 % in ohranjanje pod mejnimi vrednostmi,-specifičnimi za material, podaljša življenjsko dobo cikla za 40–60 % v primerjavi s slabo optimiziranimi sistemi. Upravljanje gostote toka omogoča protokole hitrega polnjenja, hkrati pa preprečuje prevleko z litijem in toplotno uhajanje.

Optimizacija zahteva integrirano zasnovo, ki vključuje geometrijo, materiale in delovne protokole: postavitev jezička elektrode zmanjša gostoto koničnega toka za 25-40 %, prevodni dodatki izboljšajo enakomernost porazdelitve, prilagodljivi algoritmi polnjenja pa dinamično omejujejo gostoto toka na podlagi pogojev v realnem času, da povečajo učinkovitost znotraj varnostnih omejitev.

Oddelek za znanost o materialih Inštituta za tehnologijo Massachusetts - »Učinki porazdelitve gostote toka na življenjsko dobo litij-ionske baterije« (2024) - https://dmse.mit.edu/research/batteries

Laboratorij za raziskave baterij Univerze Stanford - »Mehanizmi tvorbe dendritov v litijevih kovinskih anodah« (2024) - https://web.stanford.edu/group/cui_group/

Nacionalni inštitut za standarde in tehnologijo - "Optimizacija procesa galvanizacije z nadzorom gostote toka" (2023) - https://www.nist.gov/mml/materials-merilni-znanost-oddelek

Argonne National Laboratory Battery Department - »Ion Transport Mechanisms in Lithium-Ion Battery Electrolytes« (2024) - https://www.anl.gov/cse/group/batteries-in-shranjevanje-energije

Inženirska šola San Diego Jacobs University of California - "Umetne plasti SEI za litijeve kovinske anode z visoko gostoto toka" (2024) - https://jacobsschool.ucsd.edu/research

Mednarodno združenje za baker - »Modern Copper Electrorefining Technology Report« (2023) - https://copperalliance.org/

IMEC Semiconductor Research Center - "Electromigration in Advanced Process Nodes" (2024) - https://www.imec-int.com/en/articles/electromigration

Oak Ridge National Laboratory Advanced Manufacturing - "Magnetic Current Density Mapping in Energy Storage Systems" (2024) - https://www.ornl.gov/directorate/esd

Laboratorij za baterijske sisteme Univerze v Michiganu - "Geometrična optimizacija za enakomernost gostote toka v litijevih-ionskih celicah" (2024) - https://systemslab.engin.umich.edu/

Tehnična univerza na Danskem, energetski sistemi - "Prilagodljivi polnilni protokoli za dolgoživost litij-ionske baterije" (2024) - https://www.dtu.dk/english/research/energy

Nacionalni pospeševalni laboratorij Stanford SLAC - "Sinhrotronsko X-slikanje učinkov gostote toka v baterijah" (2024) - https://www6.slac.stanford.edu/research

Raziskovalno partnerstvo Tesla Battery - »Fast Charging Protocol Design for Long{1}}Cycle-Life Lithium{3}}Ion Batteries« (2024) - Tehnična bela knjiga

Contemporary Amperex Technology Co. Limited (CATL) - "Dokumentacija načrtovanja baterij Qilin" (2024) - Specifikacije izdelka

BorgWarner Battery Management Systems - "Computational Optimization of Current Density Distribution" (2024) - Tehnična bela knjiga

Kaj je gostota toka?

Kaj je gostota toka?

Temeljna vrednost razumevanja gostote toka

Trije stebri gostote toka

Prvi steber: vektorska količina in usmerjenost

Drugi steber: Odnos do nosilcev naboja

Tretji steber: povezava prevodnosti

1. steber: globok potop v matematično osnovo

Standardne enote in pretvorbe

Kritični pragi gostote toka

Metodologija izračuna za kompleksne geometrije

2. steber: materialni in aplikacijski konteksti

Gostota toka v baterijskih sistemih

Gostota toka pri elektrokemijski obdelavi

Gostota toka v proizvodnji polprevodnikov

3. steber: Merjenje in optimizacija

Tehnike neposrednega merjenja

Optimizacijske strategije

Izvedbeni okvir trenutne gostote

Faza 1: Opredelitev zahtev

Faza 2: Oblikovanje in simulacija

Faza 3: Validacija in ponovitev

Pogosto zastavljena vprašanja

Kakšna je razlika med tokom in gostoto toka?

Kako gostota toka vpliva na hitrost polnjenja baterije?

Kaj se zgodi, ko je gostota toka previsoka?

Ali je lahko gostota toka negativna?

Kako eksperimentalno merite gostoto toka?

Kaj se šteje za visoko gostoto toka?

Zakaj se baterije hitreje razgradijo pri visoki gostoti toka?

Ključni zaključki

Reference

Priljubljeni izdelki

Pošlji povpraševanje
